cp1500pfclcd 不斷電系統開箱測試

            上禮拜買了一台ups,由於時間不太夠,就先拍好照片,網誌今天才補

              買ups是有些動機的,因為兩個禮拜之前台電的電有瞬斷(0.5秒,燈閃一下那種),電腦就有可能關機或重啟,如果那時我3D印表機在印的話就麻煩了,要斷電續打,沒弄好的話,模型的斷電時的接合面會有接合的一層痕跡,不好看,所以考慮了一下後,還是買台保險

              這台ups也是看了網路介紹有正弦波輸出才買的(純正弦波很重要,影響到一些電器運作正不正常,如果波形很爛,還不如不要裝UPS),原本考慮買1萬內的在線式UPS,但網站上APC(SRV 1KA-TW)和CyberPower(OLS1000C)的更換電池都沒有把電池型號寫清楚,甚至(OLS1000C)的網頁介紹如下圖

                可能是做維修做久了,買電子產品都會特別注意可維修性,會綁耗材的,要交保護費才能用的,都最後考慮,然後就找到這款在線互動式的(cp1500pfclcd)

我買的這款可以換電池

先來比較一下在線式和在線互動式的差異好了

在線式UPS優點:

1、由於在線式UPS運作就是AC轉DC再轉AC,所以波型都已經再造過了,

所以不管台電波形怎麼變,出來的都是再造過的波形,供電會很穩定,電壓精度也高

2、在線式UPS幾乎都是純正弦波,不用挑不用比

但在線式UPS也不是沒缺點的

在線式UPS缺點:

 1、在線式UPS因為所有的電都經過AC轉DC再轉AC,在轉換中電路會產生損耗,造成發熱和耗電,所以在線式UPS耗電量會比在線互動式和離線式高,當然現在的新的UPS都有旁路模式可以省電,但旁路模式運作時,如果台電跳電,電路反應要幾毫秒的時間才能變電池模式,這樣就和在線互動式一樣了

2、在線式UPS價格較貴,有些高階機器用的電池數很多,不是普通的重

來想想在線互動式優點,正好和在線式互補

在線互動式UPS優點

1、在線互動式和在線式不同的是, 在線互動式只有在電壓不符合標準或跳電時,AVR(穩壓器)或逆變器才會介入輸出,這樣的好處是平常很省電

2、在線互動式較便宜而且通常很好換電池

但在線互動式UPS也有缺點的

在線互動式UPS缺點:

1、由於在線互動式只有在電壓不符合標準或跳電時,AVR(穩壓器)或逆變器才會介入輸出,所以有切換時間的問題,通常是幾ms(毫秒)內

2、在線互動式有分純正弦波和非純正弦波的,要買要比較, 純正弦波的比較不挑電器,波形也有保障

3、因為AVR(穩壓器)或逆變器平常不做動,所以每隔一段時間要測試一下功能是否正常

現在就來看我買的ups吧

旁邊的是PCHOME買時送的耳機

側面規格

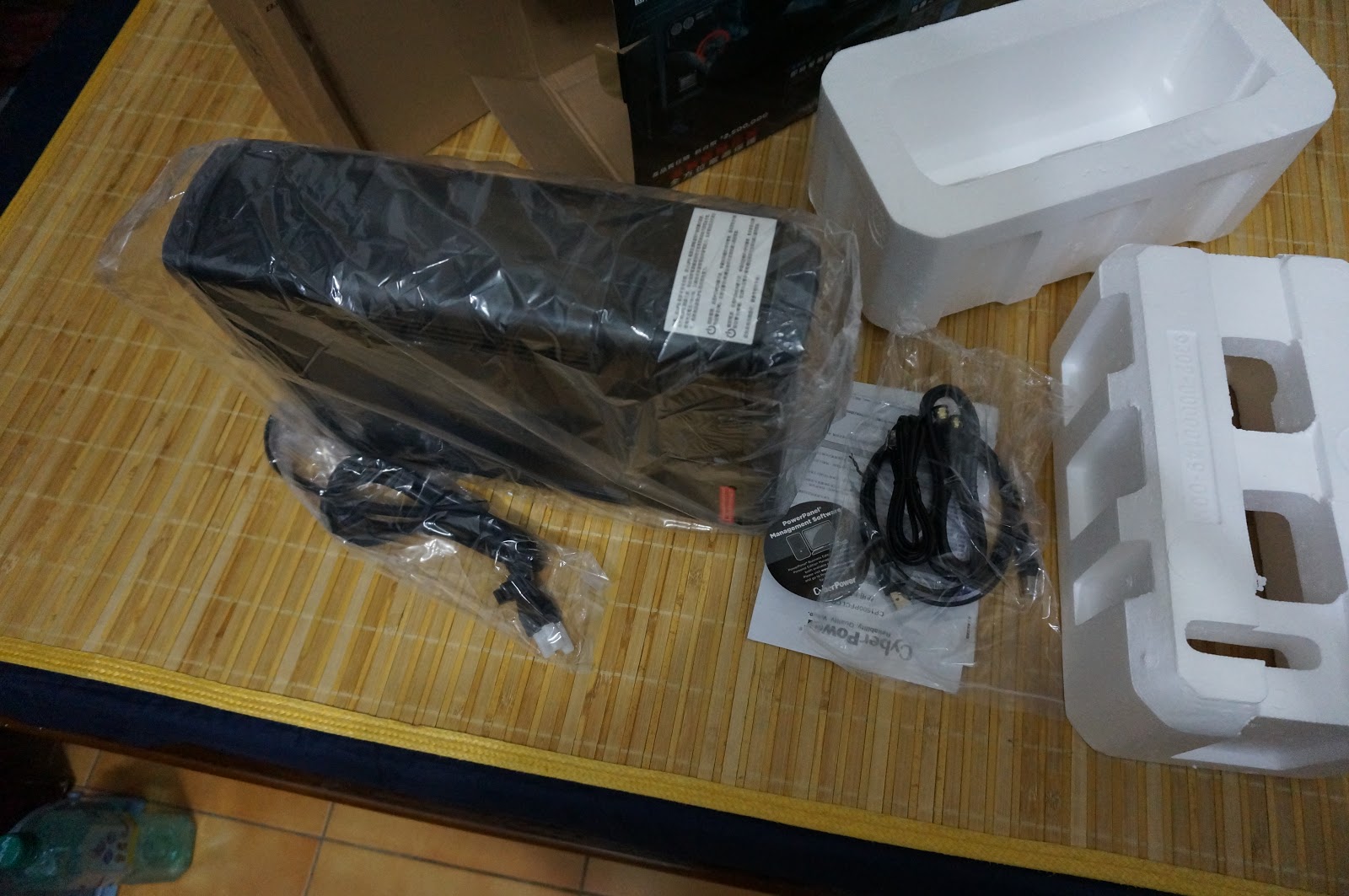

開箱的配件,沒光碟,要自己上網載

第一次使用時沒插電是不能輸出的

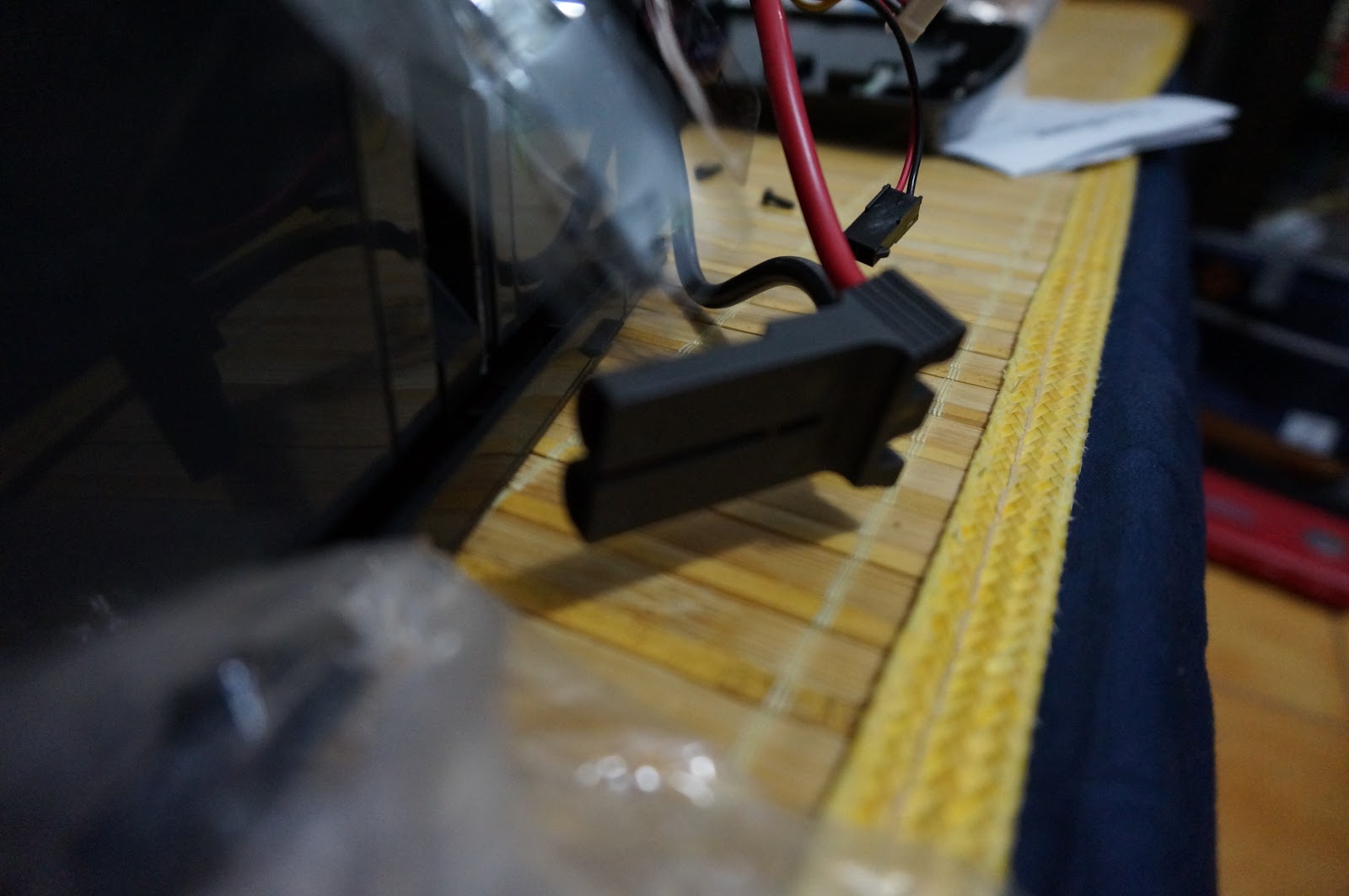

電池插頭還蠻粗的

兩顆HR1234W串聯

剛開箱沒充電過的電壓1

剛開箱沒充電過的電壓2

插上電之後顯示台電輸入電壓

拔掉插頭用電池的電,顯示輸出是120V ,這台規格輸出是120V喔

量一下真的是120V的

重點來啦,波形測試...

加上註解

中間有一小段沒電壓的時間,只有2.7ms,還不錯

光看這樣還是覺得有疑慮,再拔插頭試一下波形

第二次拔插頭測試1

第二次拔插頭測試2

因為這款UPS是輸出120V的,所以輸出波形比台電110V大一點

電感性負載,拔插頭用電池模式測電風扇測試都很正常(沒有不正常的抖動和電磁聲音),風量比110V稍大一點

傳統電感式安定器捕蚊燈測試,很正常不會有閃爍或電磁聲

接到電腦後可以看到UPS運作狀態和桌面小工具(軟體要官網下載)

電壓穩壓範圍,低電壓只能設到88V,我原本想設100V的,但只能選88V

電壓穩壓範圍,高電壓只能設到136V,我原本想設125V的,但只能選136V

總結來說,這台還是不錯的UPS,可以接電腦看UPS狀態和功耗,比那些模擬正弦波的或是波形很爛的還要好,之前買過一台不是正弦波的,接風扇都會抖,接捕蚊燈會變暗會有電磁聲,這台至少停電還能吹電扇一下(不過因為這台電池容量不算大,停長時間的話,電腦還是優先存檔關機)
