捕蚊燈翻修(更換變壓器)

                這台捕蚊燈是家中另一台用較久的捕蚊燈,之前有換過電線和啟動器,不過最近我檢查了一下,發現它的電擊網有時有電,有時沒電,只有燈管會亮,所以就又照慣例拆了

2000年製

高壓變壓器二次側斷路故已拆下

線斷在內部,而且太細,無法修復

拆了它,矽鋼片都生鏽了

沒寫輸出電壓

去洛陽街找捕蚊燈用高壓變壓器,三間店都說沒貨,要的話要訂做290元(我還正在猶豫時,老闆就把單子寫好了),後來就訂下去了
      不過如果買不到變壓器,我還有2種替代方案:
   1 用捕蚊拍電路加上110V轉3V 的DC變壓器改裝
   2 用110V轉220V變壓器 ,然後把倍壓整流電路兩邊各多加個兩級,這樣也能達到1600V以上電壓,只是電容和二極體要用比較多,充電會稍慢些,這方案要做測試才知道電蚊效果如何

上次買的高壓電容容量太小,要並聯兩顆,故這次再找,於是在電洋電子買到224 2000V電容 10顆200元

回到家把捕蚊燈整理,全拆了

電擊網取下,準備把氧化物清除(共50根,用剉刀磨很久)

電擊網中間的分隔塑膠脆化,故用透明cd片來做

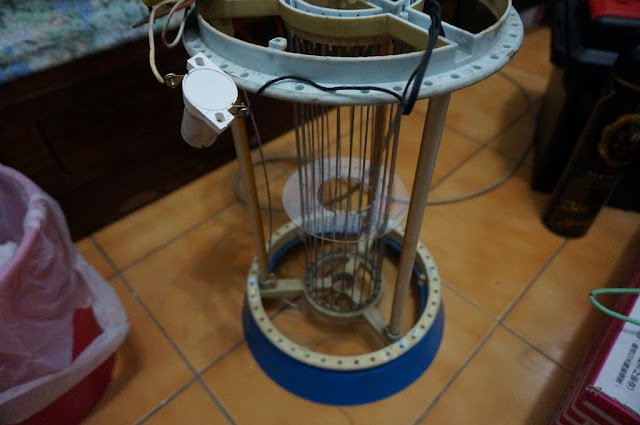

先裝好一側電擊網

電擊網連接處

將高壓電路板上的電容升級成我剛買的電容

原本規格只有154  1.2KV

先整理成這樣,待變壓器到後,裝上即可

變壓器拿到了,外觀如上

矽鋼片似乎有上漆, 聞到有油漆味

一次側電阻53歐姆

二次側電阻4.09K , 二次側線徑似乎有點細

鎖上變壓器,線頭處理

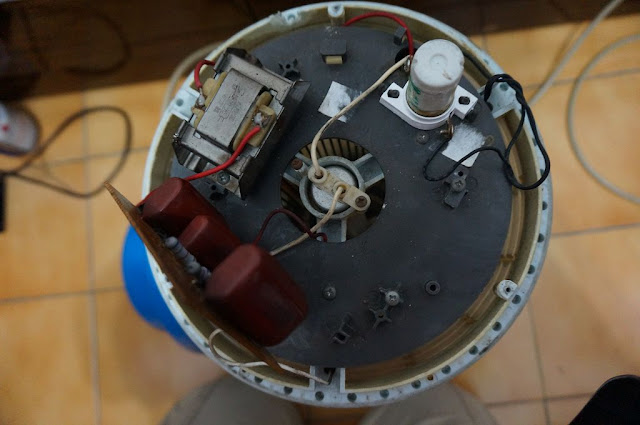

裝上後如上圖

附上各部位介紹

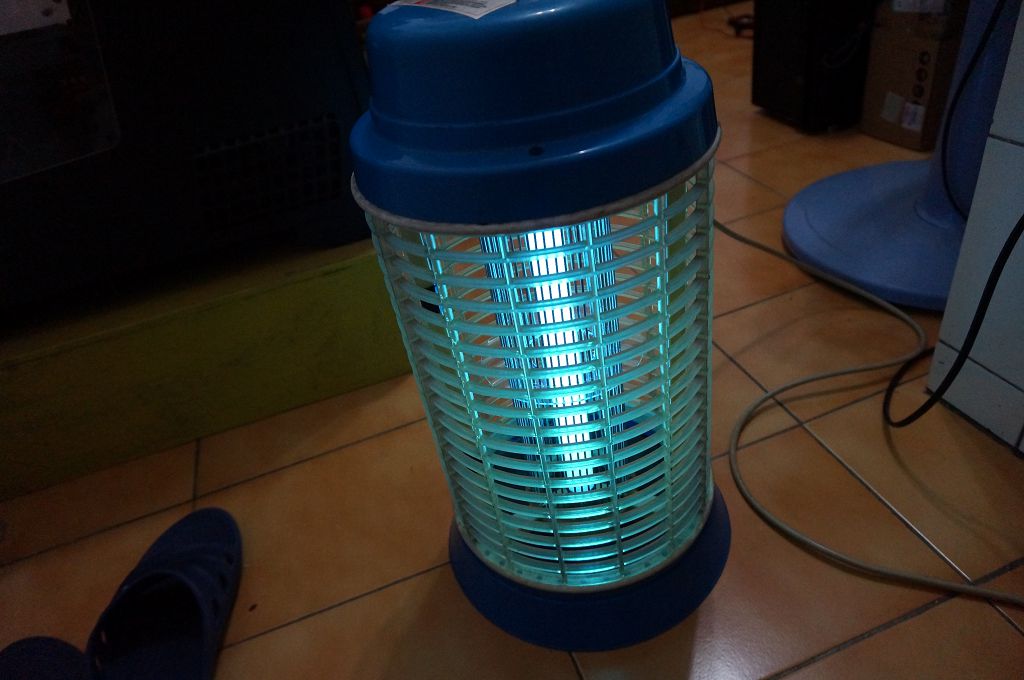

測試OK,繼續服役中

可能有人會想,直接買一台新的不就好了, 但這台戰功彪炳,擊墜率還不錯(比另一台飛利浦好),買新的還不見得比這台強,電擊網間距也夠小,可以擊殺較小隻蚊子,而且安定器和高壓變壓器是分離的,不會影響燈管壽命,只要能修,當然繼續用阿,好好維護就可以用很久

10月18日更新:
 翻修完後放在後陽台一晚,戰果如下:

底盤共蚊子6隻 飛蛾1隻 其他小蟲6隻

透明光碟上1隻蚊子

                                                                  角落1隻蚊子

共計蚊子8隻飛蛾1隻 其他小蟲6隻 ,我有在捕蚊燈透明網上塗薄薄的雪芙蘭綿羊油

10月21更新

 換完電容和變壓器後,我發現小隻蚊子通常很難保留全屍,直接變碎片,也因為電擊力道強,蚊蟲不易黏在電撃網上(可能部分被火花燒掉),連清理電撃網都省了,但由於變碎片,難以計算戰果
